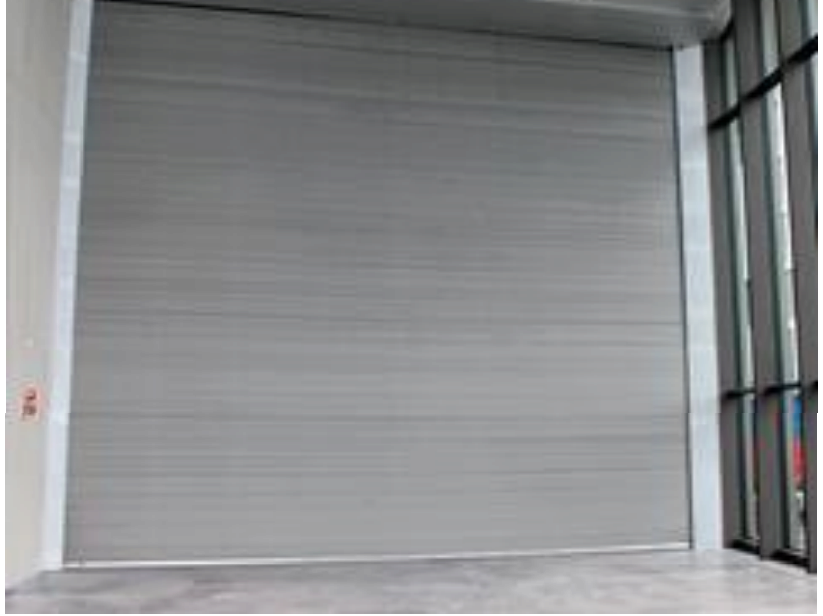

Isolierter Feuerschutzvorhang T30 Typ Fibreflam® Iso 3

Ausschreibungstext für Effertz Feuerschutz-Vorhang T30 Typ Iso3 bzw. EI30 Typ I 3

Isolierter Feuerschutz-Vorhang Typ Fibreflam® Iso 3, feuerhemmend T30 nach DIN 4102 bzw. EI30 nach EN 1634-1. Dauerfunktion 200.000 Zyklen nachgewiesen. Für Deutschland: DIBt-Zulassung für Klassifikation T30 nach DIN 4102-5. Für die Schweiz: VKF-Zulassung für Klassifikation EI30 nach EN 13501-2.

Textiler isolierender Feuerschutz-Abschluss mit:

• auf Wickelwelle aufrollender isolierender Vorhang aus Spezial-Gewebe mit patentiertem Aufbau, der ein verschleißarmes und enges Wickeln ermöglicht.
• Abschlussleiste mit integrierter Schaltleiste.
• Seitliche Führungsschienen aus verzinktem Stahlblech.
• Stahlteile verzinkt bzw. mit einmaligem Grundanstrich.
• Feuerschutzantrieb, Anschluss 3/N/PE ~ 400 V, 50 Hz, mit integrierter Fliehkraftbremse zur Begrenzung der Schließgeschwindigkeit im Auslösefall auf max. 15 cm/s.
• Stromloses Schließen unter Eigengewicht, deshalbsicheres Schließen auch bei Strom- und Steuerungsausfall ("gravity failsafe").
• Bauartgeprüfte Fangvorrichtung nach DIN EN 12604.
• Antriebskette mit 6-facher Sicherheit. Bei Eingriffsmöglichkeit unter 2,50 m Höhe mit Kettenabdeckung.
• Bauaufsichtlich zugelassene Feststellanlage mit Akkuversorgung, die die Feststellanlage bei Stromausfall für ca. 2 Stunden verfügbar und das Tor offen hält.
• Optische Streulicht-Rauchmelder.
• Sirene, die im Auslösefall anspricht (nach DIN EN12604).
• 1 Druckknopf-Handauslöser hinter Dünnglas in gelbem ABS-Gehäuse IP 42.
• 1 Schlüsselkontaktschalter.
• Totmannschaltung ab, Selbsthaltung auf.
• 2 Hinweisschilder.

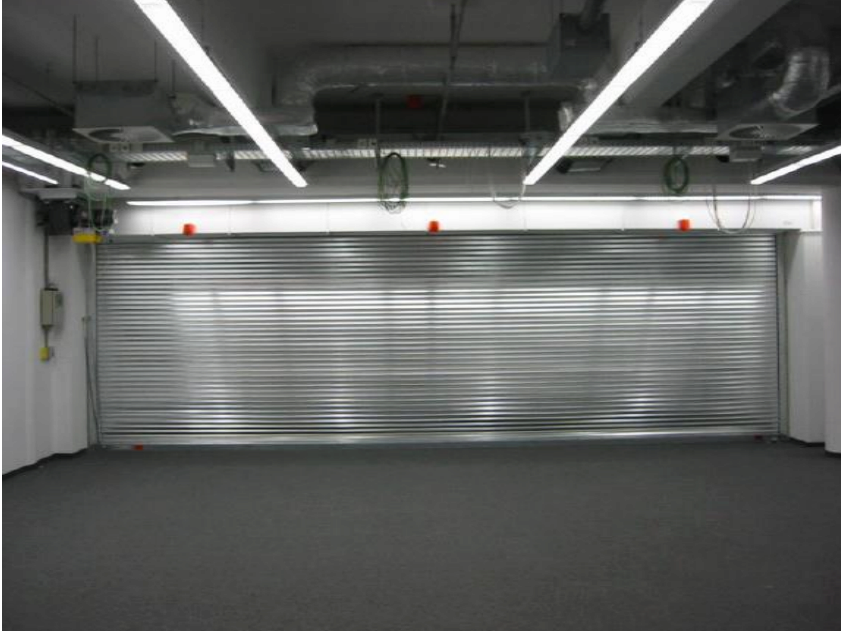

Schallschutz-Rolltor 31 dB
Ausschreibungstext für Effertz Schallschutz-Rolltor 31 dB Effertz Schallschutz-Rolltor 31dB (Prüfwert nach DIN 52210 T3).

• Rolltorpanzer aus Hohlprofilen, Stahl verzinkt, Dicke 1,25 mm, mit Mineralfaser-Einlage und T-Stahl-Abschlussschiene
• Elektrische Schaltleiste nach DIN EN 12978 zur Absicherung der Schließbewegung, funktionsüberwacht, in einem Hohlkammer-Gummiprofil, Schutzart IP 65. Einschließlich Spiralkabel und Überwachungselektronik mit optischer Störungsanzeige.
• Führungsschienen aus verzinkten Stahlprofilen mit beidseitigen Dichtungsleisten.
• Vorbau-Zargen aus verzinktem Stahlblech mit integrierter Hohlraumbedämpfung aus Mineralfasereinlage und Lochblechabdeckung.
• Kugelgelagerte Rolltorwelle, Stahl grundiert.
• Lagerkonsolen aus Stahl grundiert, als Anrollkonsolen.
• Elektroantrieb 400 V, 60% ED, Schutzart IP 54, direkt mit der Wickelwelle gekuppelt, mit integrierter Fangvorrichtung nach den UVV-Vorschriften, bauartgeprüft. Thermoschutz in der Motorwicklung. Nothandkurbel mit Sicherheitskontakt.
• 1 Stück Schlüsselkontaktschalter (Aufbauausführung), vorgerichtet für Profilhalbzylinder, auf der Antriebsseite.

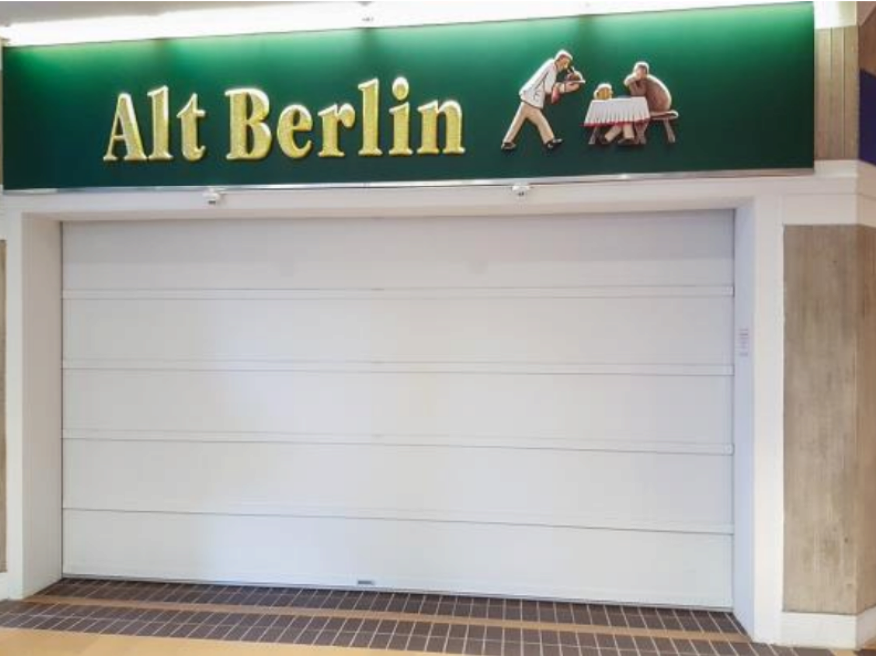

Feuerschutz-Hubstaffeltor EI60 Firewall (R) T609

Effertz Hub-Staffeltor Typ T609 "Firewall®" hochfeuerhemmend EI 60 C5 nach EN 13501-2 und EN 16034.
Dauerfunktionsfähigkeit: 200.000 Zyklen (C5). Erfüllt die zutreffenden Sicherheitsanforderungen für Tore nach Produktnorm EN 13241. Leistungserklärung und CE-Kennzeichnung des Herstellers nach EU-Bauprodukteverordnung. Für CH: VKF-Anerkennung Nr. 22309.

• Torblatt aus Brandschutzelementen in Leichtbauweise. Die einzelnen Sektionen werden beim Öffnen hinter dem Sturz Platz sparend gestaffelt. Oberfläche: Rohoberfläche der Brandschutzplatten mit sichtbaren Stoßkanten, Farbschattierungen und kleineren Oberflächenfehlern.
• Schaltleiste an der Schließkante. Signalübertragung per Funk, dadurch entfällt das Spiralkabel.
• Stahl-Führungen mit Brandschutzverkleidung.
• Stahlteile verzinkt bzw. mit einmaligem Grundanstrich.
• Brandschutzantrieb mit integrierter Fliehkraftbremse zur Begrenzung der Schließgeschwindigkeit im Auslösefall auf 15 cm/s.
• Stromloses Schließen unter Eigengewicht, so dass das Tor auch bei Strom- und Steuerungsausfall sicher schließt ("gravity failsafe").
• Bauartgeprüfte Fangvorrichtung nach EN 12604.
• Bauaufsichtlich zugelassene Feststellanlage mit 24 V DC Akkuversorgung, die die Feststellanlage bei Stromausfall noch einige Zeit verfügbar und das Tor offen hält. Zulässige Umgebungstemperatur: 0 - 40°C.
• Optische Streulicht-Rauchmelder, Anzahl entsprechend DIBt-Richtlinien.
• Optisch/akustischer Signalgeber, der im Auslösefall anspricht (nach EN 12604).
• Druckknopf-Handauslöser (auf der Antriebsseite).
• Schlüsseltaster (Aufbauausführung) auf der Antriebsseite.
• Totmannsteuerung.
• 2 Hinweisschilder.
• Technische Dokumentation auf CD-ROM

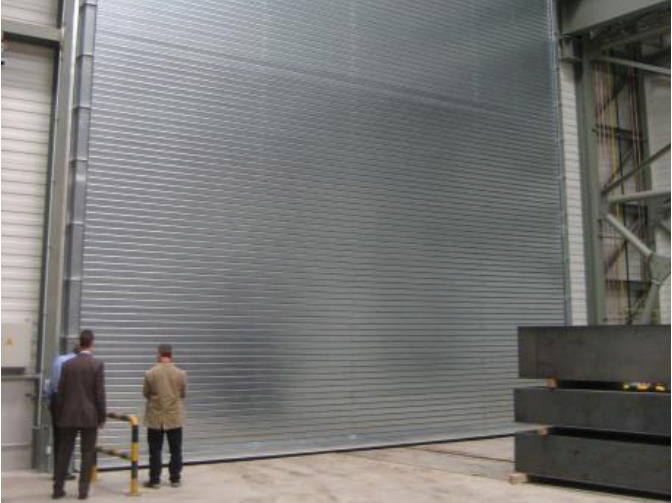

Ausschreibungstext für Effertz Feuerschutz-Rolltor EI90 Ferroflam® RI921

Effertz Feuerschutz-Rolltor Typ Ferroflam® RI921, Klassifikation EI90 C2 nach EN 16034 (feuerbeständig), mit zwei isolierten Stahlpanzern. Erfüllt die zutreffenden Sicherheitsanforderungen für Tore nach Produktnorm EN 13241. Leistungserklärung und CE-Kennzeichnung des Herstellers nach EN 13241 und EN 16034.

Feuerschutz-Rolltor

• mit zwei isolierten Rolltorpanzern, Stahl verzinkt, auf jeweils einer Welle zur Montage beidseitig der Wand.
• Selbstüberwachende Schaltleiste an jeder Schließkante (ohne Spiralkabel).
• Stahlteile verzinkt bzw. mit einmaligem Grundanstrich.
• Je ein Brandschutzantrieb für jede Welle, Anschluss 3/N/PE ~ 400 VAC 16 A, 50 Hz, mit integrierter Fliehkraftbremse zur Begrenzung der Schließgeschwindigkeit im Auslösefall auf 15 cm/s.
• Stromloses Schließen unter Eigengewicht, so dass das Tor auch bei Strom- und Steuerungsausfall sicher schließt ("gravity failsafe").
• Automatische komfortable Wiederinbetriebnahme nach einer Alarm Auslösung.
• Bauartgeprüfte Fangvorrichtungen nach EN 12604.
• Antriebsketten mit 6-facher Sicherheit.
• Bei Eingriffsmöglichkeit unter 2,50 m Höhe mit Kettenabdeckung.
• Zugelassene Feststellanlage mit allgemeiner Bauartgenehmigung mit integrierter 24 V DC Akkuversorgung, die die Feststellanlage auch bei Stromausfall noch einige Zeit verfügbar und das Tor offen hält.
• Optische Streulicht-Rauchmelder, Anzahl entsprechend DIBt-Richtlinien bis Sturzhöhe 1m.
• Optisch/akustischer Signalgeber, der im Auslösefall anspricht (nach EN 12604).
• Druckknopf-Handauslöser.
• Schlüsselkontaktschalter, einschließlich provisorischem Profilhalbzylinder.
• Totmannschaltung AB.
• 2 Hinweisschilder für den Schließbereich.
• Technische Dokumentation nach Effertz Standard auf CD-ROM.
